車載用アンプの修理2013年12月31日 22:04

もう年が変わろうとしていますが、ずっとさかのぼって春先の話です。

愛車に付けているアンプの調子が悪くなったので修理しました。
クルマも古いですが、オーディオはもっと古いです。
簡単にシステムを紹介しますと、アルパインのCDA-7949J+PXA-H600を中心に仕上げています。
フルデジタル処理によるタイムアライメントやパラメトリックEQなど、今となっては低価格モデルにも当たり前に搭載されている機能ですが、、このモデルはその先駆けとなったものです。
今時の製品と違って、しっかりと作られた高音質モデルで、残念ながらこれに代わる製品が出てこないので(あってもクソ高い)修理しながら使い続けています。

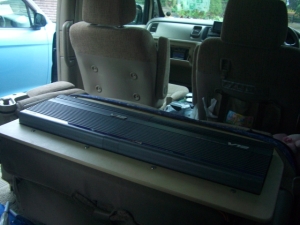

さて、今回修理するのはアルパインのMSV-1050というアンプです。

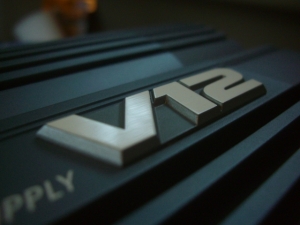

初代V12シリーズですが、ほんの一時期というか一瞬だけ発売された幻といってもいいくらいの珍しいアンプです。



終段は無帰還となっていて、音もMRVシリーズとは全く異なる方向で、若干の甘さがあるものの温かみのある不思議な甘さで声が声らしく色っぽく、音場は立体的に突き抜ける、車載アンプらしからぬ音が楽しめます。
でも、ほら、カーオーディオの世界というのは「大出力=高音質」っていうレベルですからね。
100Wのアンプよりも200Wのほうが高音質っていう世界ですからね。
無帰還で100Wしか出ないのに10万円という価格じゃ売れないのは当たり前。
でもまぁ、よく製品化してくれたもんですよアルパインさん。
直して治して、まだまだ使い続けますよ!



症状は、2台(前後)とも時々片チャンネルあるいは両チャンネル音が出なくなるというもの。
リレーは以前メンテしていますので、アレかなぁと。

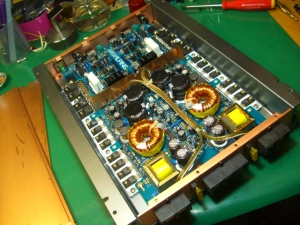

完全ツインモノ構成で、基板のほとんどが電源部です。



パターンも美しい。
ラックスマンのSTARサーキットが採用されています。



所々にパッチが当てられているのが見受けられます。
初期ロットだからでしょうか。
いや、初期ロットで生産が終わった可能性も・・・



入力モード等の切り替えスイッチを外します。
コイツが犯人なのはずいぶん前からわかっていたんですけどね。
グリグリすれば直ったので、それでごまかしていました(^^;
今回はちゃんと治します。

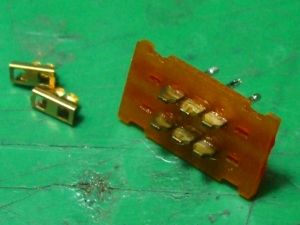

接点がご覧の通り。
車室内という高温多湿な環境の中なので仕方ないですね。
コイツをピカピカに磨いて酸化防止も兼ねて接点グリスを塗っておきます。
2chモードでダイレクト入力でしか使わないのでスイッチ撤去して直結でもいいんですけどね。

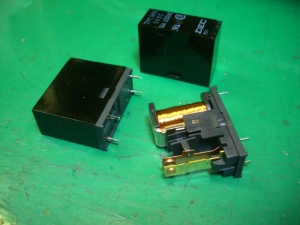

リレーも念のためチェックします。
接点は痛んでいませんでしたが、鏡面にしときました。



動作確認。
オッケーですね。ちゃんと音が出ます。
グリグリしても安定しています。
アイドリング電流調整用の半固定抵抗も交換したので、調整します。
気持ち、多めに(^^;

このまま暫くエージングしてアイドリング電流が安定しているのを確認して完了です。
まぁ、本当は電解コンデンサや石なども交換してやりたいところですが、まぁそれはまたの機会に。
と、ここまでの作業は春先に終わらせていたんですけどね。



クルマに戻したのは夏が終わって寒くなってから(^^;
だって、夏は暑くて死にそうだったんだもん!



取り付けてセットアップしてみると、右フロントの音が出ない!!
調べてみると、スピーカーの配線が途中で断線している事が判明。
ドアヒンジ部分のブーツ内でキレイに切れていました。
音が出なかった原因がここにも・・・!

まぁ屋内用のスピーカー専用ケーブルでしたし、なにより年数経過していますからね。仕方ないかなと。
今回は太いスピーカーケーブルではなく、産業用のロボット線で引き直しました。
もちろん、助手席もです。

ちなみにスピーカーはアルパインのDDC-F17Aという初期のDDDrive。
抜けが良く耳障りな音がしないのでずっと愛用しています。
セットのツィーターはちょっと薄くて大人しい感じでしたので、HiViのTN28に交換しています。

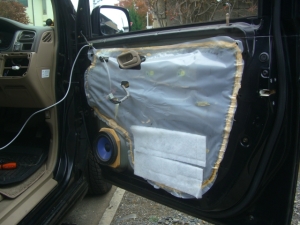

ドア内部もしっかりダンプして響かないようにしてあります。
サービスホールも全部塞いであるので、パワーウインドウが壊れたら修理が厄介です。
でも、ここまでしっかり手を加えると、ドアを閉める音も変わってきますよ。

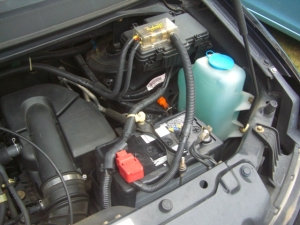

せっかくなのでバッテリーも交換。
本当は55B24Lが正解なのですが、Rが処分で2000円で売っていたので即げっと。
パナソニックがこの価格は嬉しいですねぇ。



ウーハーはパイオニアのリニアパワーのエッジレスユニットを4発使っています。
昔は12インチ2発を大きい箱に付けてアンプ2台600W+600Wでドライブしていたのですが、こちらのほうが反応が良く聞きやすいです。
やっぱ量より質ですよ。

タイムアライメントも調整してセットアップ完了。
住宅地なので、自宅では小さい音でしか音楽を楽しめない環境ですが、クルマならけっこう思い切った音量で楽しめるのがイイですね。
帰宅途中で、信号や渋滞に引っかかっても「まぁいいか。そのぶん音楽を楽しもう!」ってイライラしないでのんびりと、ね。
そんなわけで、私にとってはクルマのオーディオもけっこう貴重な存在なんです。

もうすぐ車齢13年なので自民党の弱い者いじめ政策の一つである重課税の対象になってしまいます。
無駄な税金は払いたくないので買い換えたいところではありますが、そんな余裕なんか何処にも無いですし、まだ動くし、なにより今の時代のクルマに乗り換えたら、この音質を実現させるのはほぼ不可能です。
実現出来たとしても、便利で快適なシートアレンジが機能しなくなってしまいます。

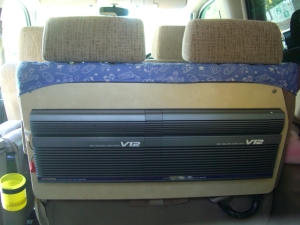

アンプ3台とDACユニット、ウーハー4発付いていてもフル乗車で出かけられる。
シートも普通にフルフラットにできるし荷物フル満載でキャンプだってこなせちゃいます。
今のクルマじゃぁ、こうはいきませんからね。
もうちょっと、このクルマと、このオーディオと付き合って行くとしましょうかね。
